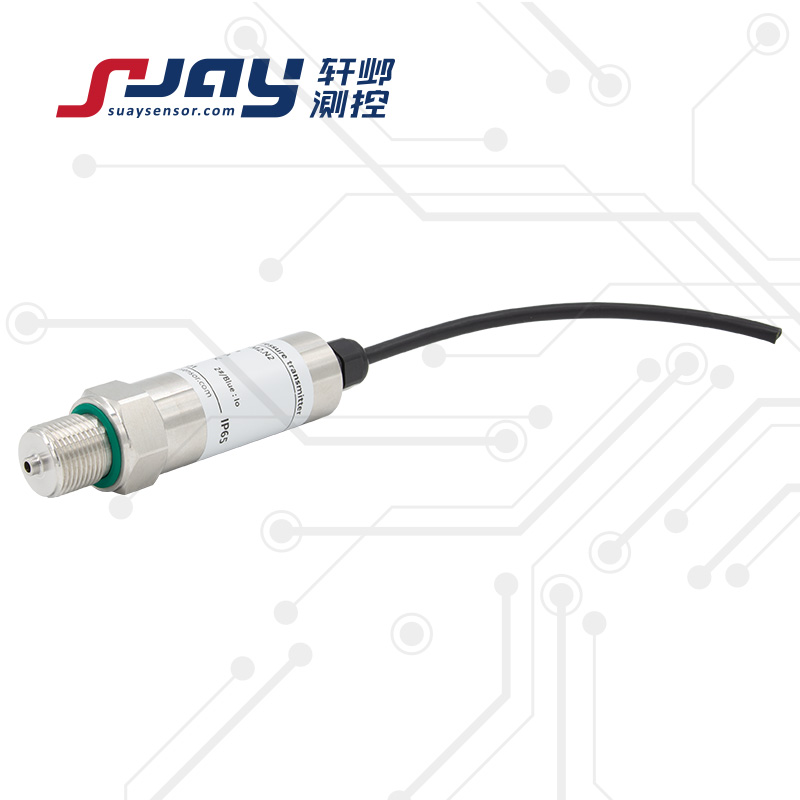

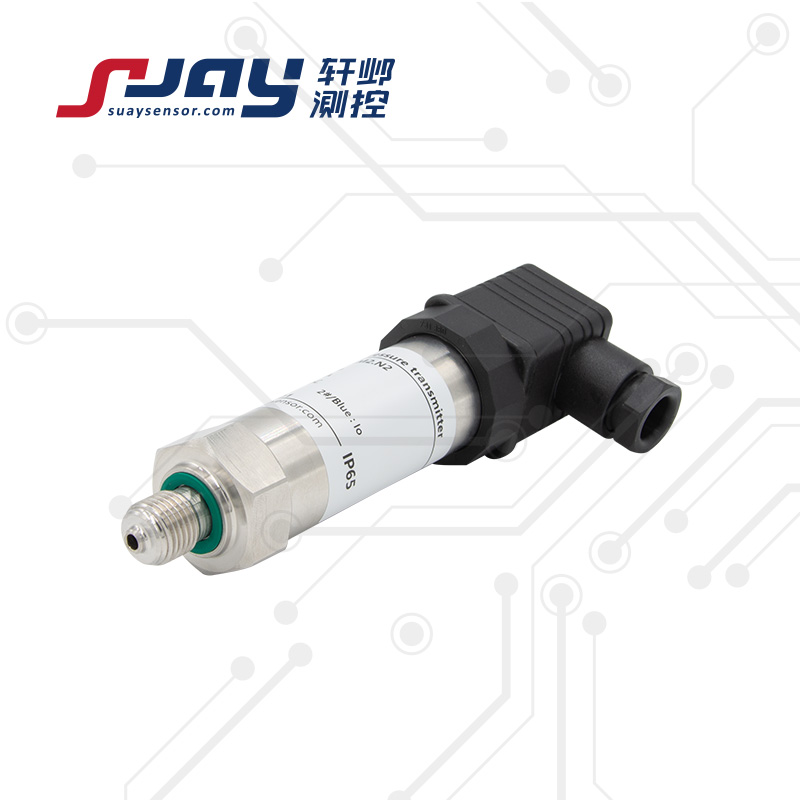

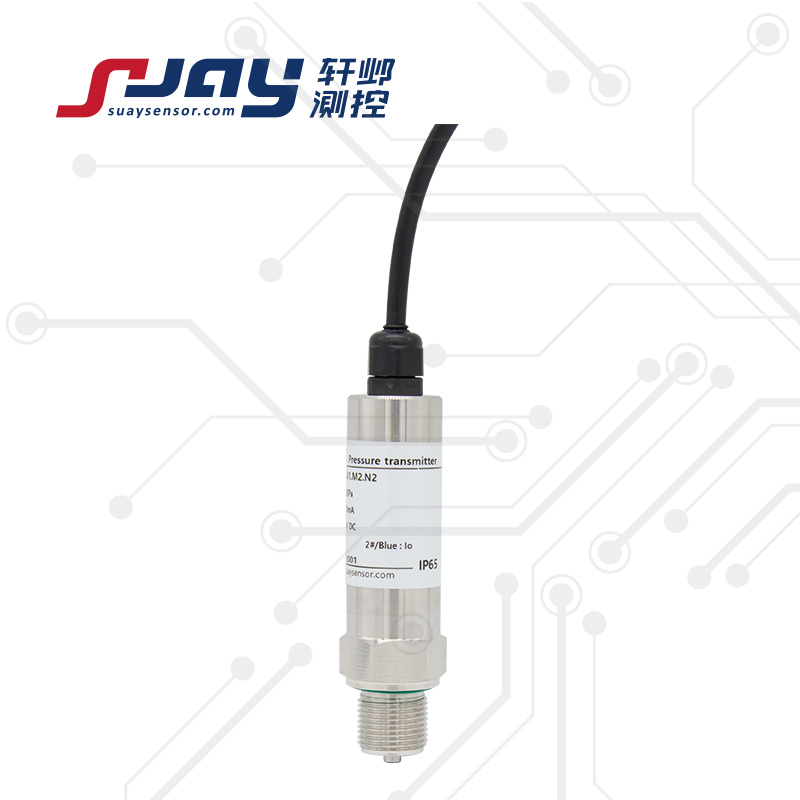

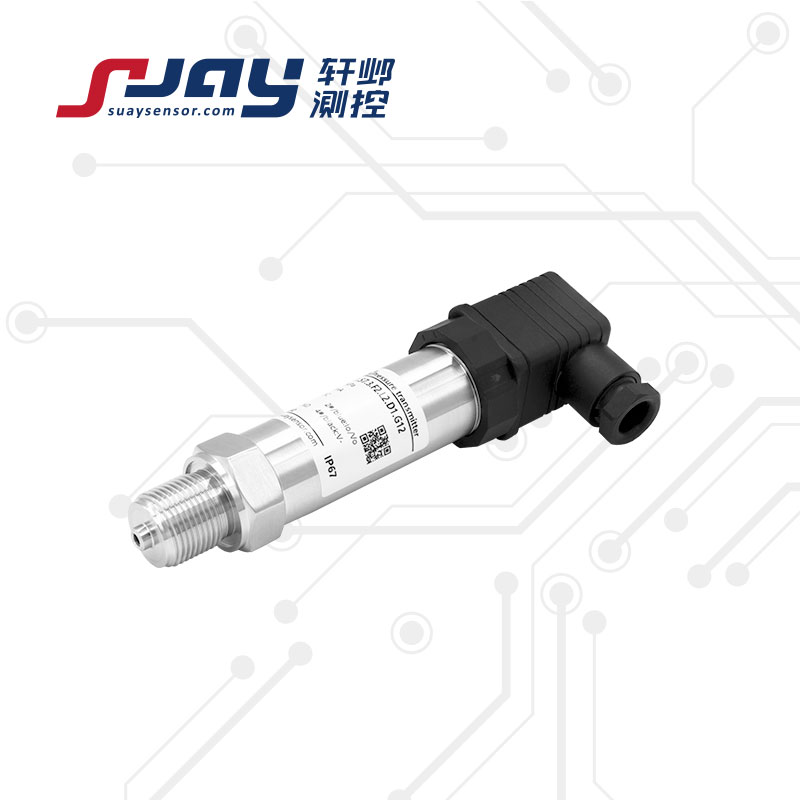

SUAY10壓力傳感器 壓力變送器 通用壓力傳感器
堅固的一體化結構的設計，使得SUAY10通用壓力傳感器/變送器的適用介質更為廣泛，可應用于較為復雜的工況環境。產品量程覆蓋范圍寬，綜合性能穩定，輸出信號形式多樣。其具備的反極性保護和瞬間過壓、EMC 等保護裝置，大大提高了產品的耐用性。
工業自動化測量與控制
環保及水處理系統
設備配套檢測
城市供水系統
機械制造業
泵業和壓縮機行業
醫療設備
其他液壓和氣動領域測量
SUAY10通用型壓力變送器采用進口壓力傳感器和專用信號處理電路，經過嚴苛的測試流程和先進的生產工藝，充分保證了產品技術的先進性和性能的穩定性。堅固的一體化結構的設計，使得產品的適用介質更為廣泛，可應用于較為復雜的工況環境。產品量程覆蓋范圍寬，綜合性能穩定，輸出信號形式多樣。其具備的反極性保護和瞬間過壓、EMC 等保護裝置，大大提高了產品的耐用性。廣泛應用于工業、民用的液壓與氣動系統、環保及水處理系統、自動化設備、工程機械、醫療設備等行業。
可根據用戶的具體要求特殊設計、定制，滿足各種實際應用需求。
l 體積小、性價比高。
l 測量范圍寬，可從-100KPa至100MPa
l 可加裝瞬間過壓保護裝置、抗干擾設備，精度高、穩定性好
l 全不銹鋼結構，適用不同工況環境要求，高可靠性
| 測量范圍 | -100KPa~0-20KPa...1MPa...100MPa（表壓、負壓、復合壓） | |
| 測量介質 | 與316不銹鋼兼容的氣體或液體 | |
| 靜態精度① | ±0.15%FS ±0.25%FS ±0.5%FS | |
| 信號輸出/供電 | 4-20mA 0-5V 0-10V 1-5V | 12-30VDC(典型24VDC) |
| 0.5-4.5V | 5VDC | |
| mV信號 | 恒壓源/恒流源 | |
| 工作溫度 | -40～85℃ | |
| 補償溫度 | -10～60℃ | |
| 貯存溫度 | -40～100℃ | |
| 長期穩定性 | 典型：±0.1%FS/年 不超過±0.2%FS/年 | |
| 零點溫度漂移 | 典型：±0.02%FS/℃ 不超過±0.05%FS/℃ | |
| 靈敏度溫度漂移 | 典型：±0.02%FS/℃ 不超過±0.05%FS/℃ | |
| 過載能力 | 2倍滿量程壓力或最大 110MPa（取最小值） | |
| 有效測量壽命 | ﹥10^6壓力循環（P:10-90%FS） | |
| 抗振動性 | 20g ，（IEC 60068-2-6） | |
| 抗沖擊性 | 20g ， 11mS | |
| 響應時間 | ≤1ms | |
| 分辨率 | 大于10-5（通常受限采集顯示設備，理論無限小） | |
| 負載電阻 | ≤（U-12）/0.02 Ω（電流輸出）; >100KΩ（電壓輸出） | |
| 絕緣電阻 | 100M?，100VDC | |
| 壓力接口 | M20*1.5， G1/4 （典型） G1/2，NPT1/4（可選） | |
| 電氣連接 | 接插件或直出電纜2m | |
| 接口及殼體材料 | 304/316L不銹鋼 | |
| 外殼防護 | IP65（插頭型） IP67（電纜型） | |
| 安全防爆 | Ex iaⅡ CT6（本安） | |
| 密封圈 | 氟橡膠 | |
| 傳感器膜片 | 不銹鋼316L | |
| 產品重量 | 約200克 | |
注：①包含非線性、遲滯和重復性
選型參數對照表
| 型號 | 量程 | 精度 | 輸出 | 安裝螺紋 | 電氣連接 | 特定參數 |
| SUAY10 | -100KPa~0 ...20KPa ...100MPa 量程可選 | 3:±0.15%FS 2:±0.25%FS 1:±0.5%FS | A1:4-20mA V1:0-5V V2:1-5V V3:0-10V V4:0.5-4.5V V9:mV信號 V0:定制 | M1:M20*1.5 M2:G1/4 可選： M3:G1/2 M4:NPT1/4 M0:定制 | N1:直出2米 N2:赫斯曼插頭 N3:航空插頭 | S:抗干擾 L:顯示 E:本安防爆 P:平膜型 |
| SUAY10.2.A1.M1.N1.E | ||||||
